Základní druhy recyklátů a možnosti jejich využití
Předpisy umožňují použít recykláty v některých fázích stavební výroby avšak pouze za podmínek, že vyhoví kritériím, která jsou dána pro přírodní nerostné suroviny. V současnosti je ve většině případů užíván směsný (příp. cihlový) recyklát jako zásypový materiál, například pro rozvody energií či pro stabilizaci podkladů a nestmelených vrstev vozovek. Přitom však lze kvalitní tříděné recykláty využít na daleko vyšší úrovni, což ukazují níže uváděné příklady.

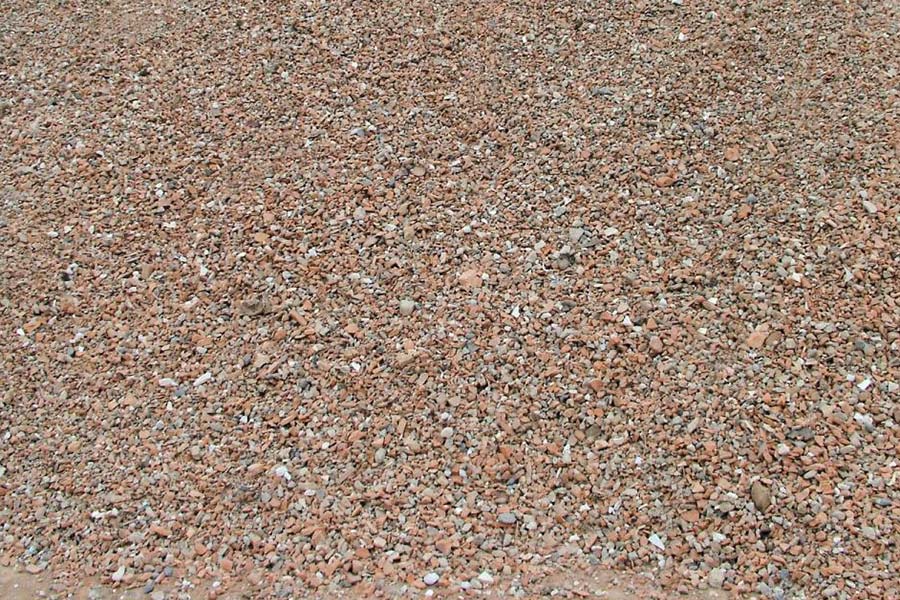

CIHELNÝ RECYKLÁT
Cihelný recyklát se u většiny drtících linek získává zrnitosti do cca 80 mm a to nejméně ve třech frakcích 0-16 mm, 16- 32 mm a 32-80 mm, přičemž producenti tohoto materiálu jsou schopni vytřídit i jiné požadované frakce. Tento recyklát nabízí podstatně širší možnosti využití než je doposud všeobecně známo.
Cihlobeton
Cihlobeton je možno používat jako výplňové zdivo ve skupině monolitických konstrukcí, dále pro výrobu prefabrikovaných prvků k přípravě vibrolisovaných tvárnic nebo stěnových prvků, jejichž slisování by předem eliminovalo možné dotvarování konstrukce pod zatížením vzhledem k nižší hodnotě statického modulu. Výroba stavebních směsí jako plniva malt pro zdění s využitím frakcí drobných, tedy do 4 mm, a vzdušným či hydraulickým vápnem. Tyto malty jsou výhodnější svým vyšším tepelným odporem než malty s přírodním kamenivem.
Dále je možno používat jako pojiva i cement nebo kombinace pro vápenocementové malty. Podle přídavku pojiva se může dosáhnout různých pevností malt od 1 do 10 MPa. Využití ve stabilizovaných podkladech a nestmelených vrstvách vozovek [4]. V poslední době byla také zkoušena výroba nepálených lisovaných cihel rozměrů 300x150x100 mm ze směsi cihelného recyklátu frakce 0-16 mm a hlíny s l0 % příměsí cementu i bez příměsi cementu. Dosahované pevnosti v tlaku po 14 dnech sušení jsou závislé na kvalitě hlíny a dosahovaly až 8 MPa.

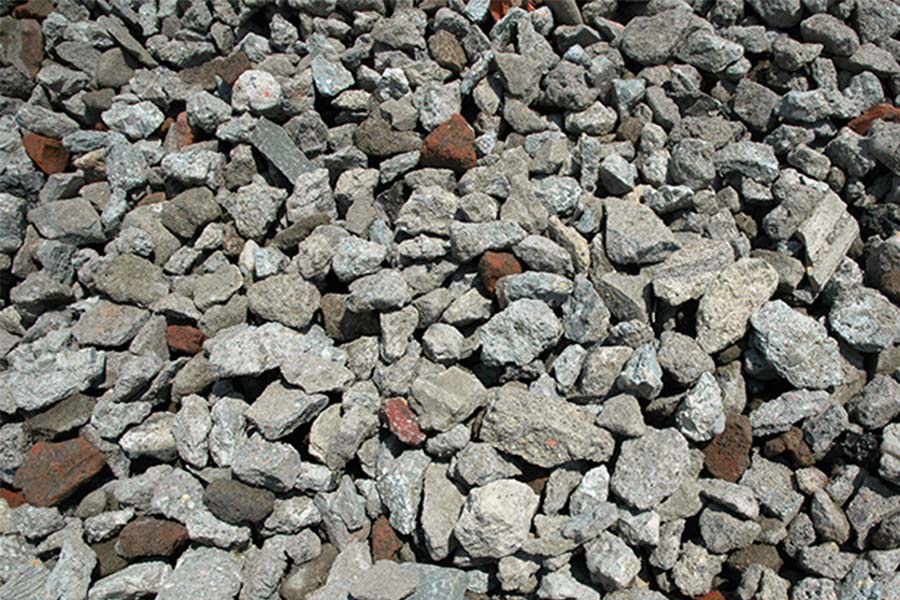

BETONOVÝ RECYKLÁT
Plnivo do betonů. Na základě dosud provedených výzkumných prací a dosažených laboratorních a poloprovozních výsledků je možno konstatovat : obsah drceného betonu nepříznivě ovlivňuje konzistenci betonové směsi a pro zachování její potřebné konzistence je nutné zvýšit dávku záměsové vody (projeví se na pevnostech betonu).
Pevnosti betonu v tlaku jsou ovlivňovány oproti použití přírodního kameniva
- - modul pružnosti je nižší o 15-20 %
- - zvyšuje se součinitel dotvarování až o 50 %
- - zvyšuje se smršťování a to o 20-40 %
- - modul pružnosti je nižší o 15-20 %
- - vyšuje se součinitel dotvarování až o 50 %
- - zvyšuje se smršťování a to o 20-40 %
Použití betonového recyklátu je dnes zakotveno i v některých normách a je poměrně rozšířené jako např. v podkladních vrstvách vozovek stmelených cementem, ochranných vrstev silničních komunikací a pražcového podloží (jako mechanicky zpevněná zemina) a hlavně jako náhrady přírodního kameniva do konstrukčních betonů nižších tříd za předcházejících předpokladů.
Využití betonového recyklátu do živičných směsí pro výstavbu a opravy živičných vozovek za předpokladu dodržení receptur a pracovních postupů předepsaných příslušnými normami, jako např. ČSN 73 6121 - "Hutněné asfaltové vrstvy".

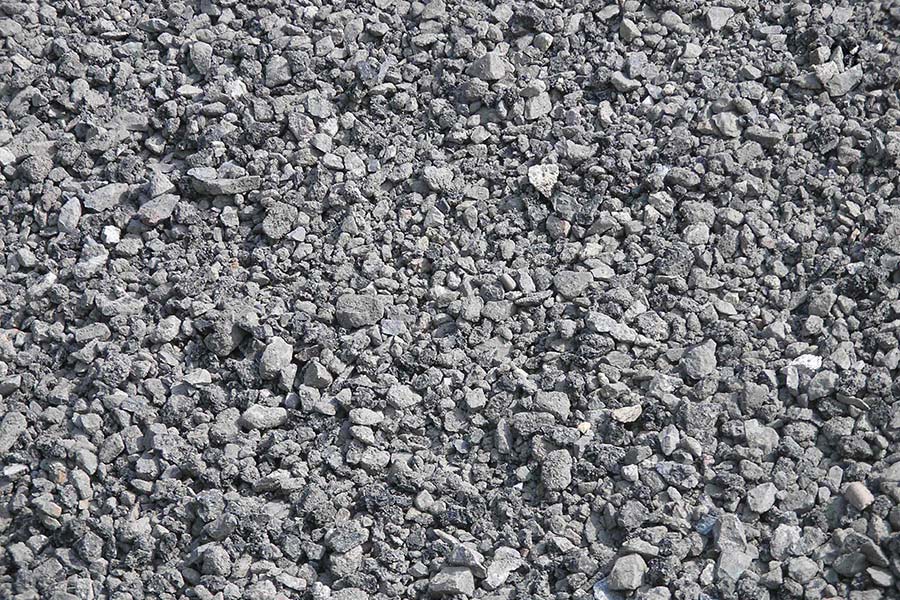

ASFALTOVÝ RECYKLÁT
Bylo prokázáno, že asfaltové recykláty jsou velmi vhodné zejména pro technologie za studena za použití emulzí, případně v kombinaci s cementem, kdy dochází k obalení ekologicky závadných částic a tím ke snížení možnosti znehodnocení odpadních vod a blízkého okolí. Nejvhodnější využití asfaltového recyklátu za studena je těmito způsoby :
- - bez přidání nového pojiva k recyklátu s použitím pro málo zatížené vozovky
- - pro spodní podkladní vrstvy a pro zpevnění štěrkopískových podsypných vrstev
- - s přidáním hydraulického pojiva (cementu, popř. vápna či strusky) pro provedení nové stmelené podkladní vrstvy
- - s přidáním emulze k recyklovanému materiálu, vhodné zejména tam, kde staré úpravy obsahují dehtové pojivo
- - kombinovaný způsob, kdy k recyklovanému materiálu se přidává emulze i cement, což je vlastně zlepšení předchozího způsobu a firma prokázala, že tento způsob dosáhl nejlepších výsledků a že vlastnosti těchto směsí je prokazatelně možné srovnat se směsmi typu OK (obalované kamenivo) zpracovávanými za horka
